[openCV] Matplotlib

'Matplotlib' 는 파이썬에서 가장 인기있는 데이터 시각화 라이브러리이다. 이것을 이용해서 도표나 차트를 손쉽게 그릴 수 있다.  오늘은 'Matplotlib' 라이브러리 설치 및 차트를 그리는 것을 포스트 하겠다.





자세한 정보는 아래의 링크를 참고하자.

https://maplotlib.org : Matplotlib 공식 사이트

https://matplotlib.org/tutorials/introductory/pyplot.html:Pyplot 튜토리얼







Matplotlib 설치 (pip3 사용)

---

pip3 install matplotlib



설치가 완료되면 파이썬3 콘솔에서 아래의 명령어를 입력하여 버전 확인

>>> import matplotlib.pyplot
>>> matplotlib.__version__









plot 그리기

---

기본 plot

import matplotlib.pyplot as plt
import numpy as np

a=np.array([1,6,4,3,12,9,4,2])  # 배열 생성
plt.plot(a)                     # plot 생성
plt.show()                      # plot 그리기





실행결과 이미지





y=X^2  그래프

import matplotlib.pyplot as plt
import numpy as np

x=np.arange(100)    # 정의역 구간 정의
y=x**2              # 수식 전개
plt.plot(x,y)       # plot 생성
plt.show()          # plot 그리기





실행 결과 이미지





실선 색상 변경

색상 기호

• b: Blue(파란색)
• g: Green(초록색)
• r: Red(빨간색)
• c: Cyan(청록색)
• m: Magenta(자홍색)
• y: Yellow(노란색)
• k: Black(검은색)
• w: White(흰색)



사용법

plt.plot(x,y,'r')	#plot의 실선을 빨간색으로 설정





스타일 변경

기호	스타일	기호	스타일
-	실선(기본)	--	이음선
-.	점 이음선	:	점선
.	점	,	픽셀
o	원	v	역삼각형
^	정삼각형	<	좌 삼각형
>	우 삼각형	l	작은 역삼각형
2	작은 정삼각형	3	작은 좌 삼각형
4	작은 우 삼각형	s	사각형
p	오각형	*	별표
D	다이아몬드 표	X	엑스 표



예제 코드

import matplotlib.pyplot as plt
import numpy as np

x=np.arange(20)     # 정의역 구간 정의
f1 = x*5
f2 = x**2
f3 = x**2 +x*2

plt.plot(x,'r--')   # 빨간색 이음선
plt.plot(f1,'g.')   # 초록색 점
plt.plot(f2,'bv')   # 파란색 역삼각형
plt.plot(f3,'ks')   # 검은색 사각형
plt.show()





실행 결과 이미지







subplot

import matplotlib.pyplot as plt
import numpy as np

x=np.arange(50)     # 정의역 구간 정의

plt.subplot(2,2,1)  # 2행 2열 중 1번째
plt.plot(x,x**2)

plt.subplot(2,2,2)  # 2행 2열 중 2번째
plt.plot(x,x*5)

plt.subplot(223)    # 2행 2열 중 3번째
plt.plot(x,np.sin(x))

plt.subplot(224)    # 2행 2열 중 4번째
plt.plot(x,np.cos(x))

plt.show()





실행결과 이미지







이미지 표시

import cv2
import matplotlib.pyplot as plt

img=cv2.imread('C:/Users/kycky/opencv/photo.jpg')

plt.imshow(img) # 이미지 표시
plt.show()

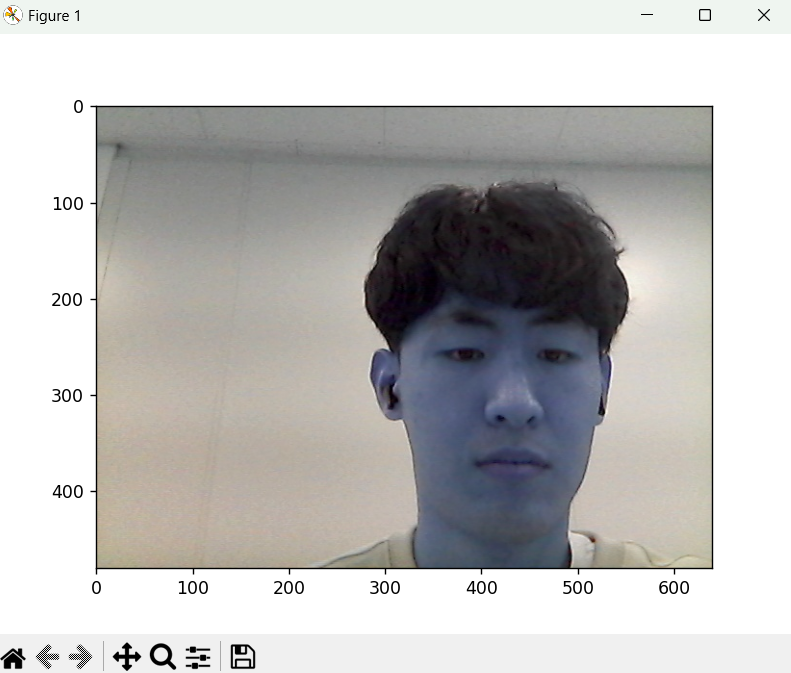

실행 결과 이미지



위의 이미지가 좀 이상하다. 원인은 해당 이미지는 컬러채널을 R,G,B 순으로 읽어야 하는데 openCV는 B,G,R 순으로 읽기 때문에 색이 반전되어 보이게 된 것이다. 이를 위해서는 컬러채널 순서를 바꾸어 줄 필요가 있다.



import cv2
import matplotlib.pyplot as plt

img=cv2.imread('C:/Users/kycky/opencv/photo.jpg')

plt.imshow(img[:,:,::-1])   # 이미지 컬러채널 변경해서 표시
plt.xticks([])              # x 좌표 눈금 제거
plt.yticks([])              # y 좌표 눈금 제거
plt.show()

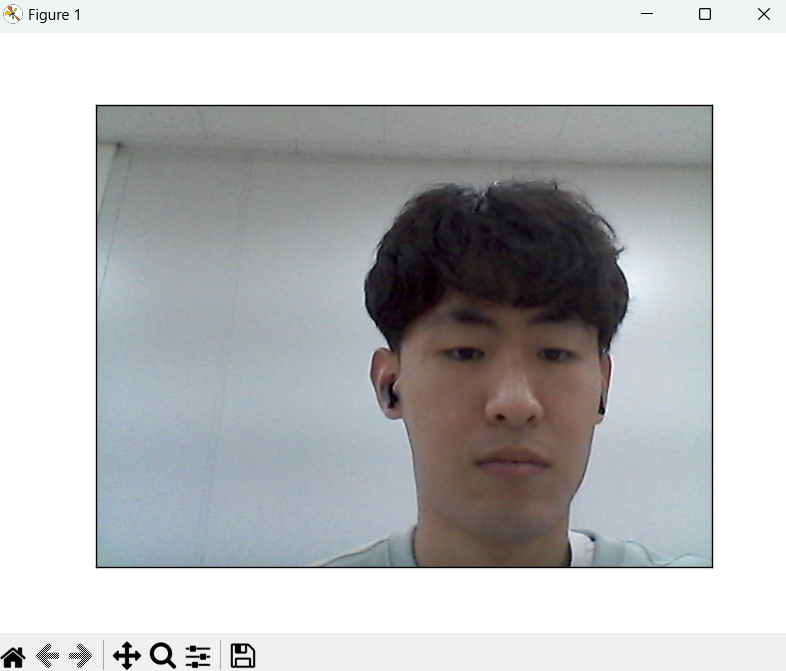

실행 결과 이미지

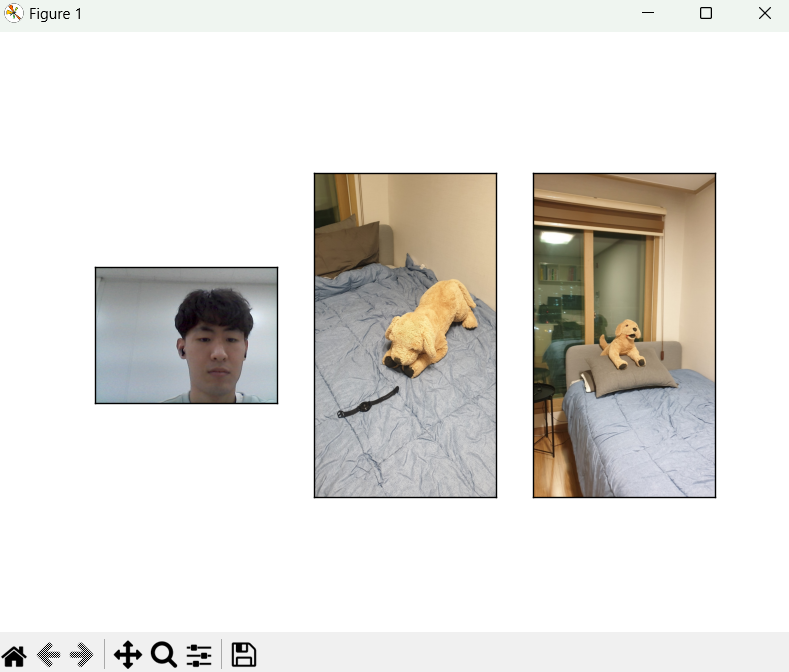

여러 이미지 동시에 출력

import cv2
import matplotlib.pyplot as plt
import numpy as np


img1=cv2.imread('C:/Users/kycky/opencv/photo.jpg')
img2=cv2.imread('C:/Users/kycky/opencv/dog1.jpg')
img3=cv2.imread('C:/Users/kycky/opencv/dog2.jpg')

plt.subplot(1,3,1)
plt.imshow(img1[:,:,(2,1,0)])
plt.xticks([]);plt.yticks([])

plt.subplot(1,3,2)
plt.imshow(img2[:,:,(2,1,0)])
plt.xticks([]);plt.yticks([])

plt.subplot(1,3,3)
plt.imshow(img3[:,:,(2,1,0)])
plt.xticks([]);plt.yticks([])

plt.show()





실행 결과 이미지
